Reflexní pásky - reflexní konturové značení nákladních vozidel
Reflexní pásky slouží k označení a zvýraznění vozidla (ať už motorového nebo přípojného). Jeho viditelnost a bezpečnost v noci se tím velmi výrazně zvýší.
Přesné detaily o aplikaci těchto materiálů v podmínkách ČR specifikuje Směrnice EU č.76/756, nařízení EHK 48 . Použitelné barvy těchto fólií jsou v jednotlivých zemích odlišné, v ČR je na boky učena žlutá nebo bílá a na zadní část červená barva. Námi dodávané reflexní pásky splňují požadavky certifikace dle normy ECE 104.Barvy jsou bílá, žlutá a červená.
Nápadné obrysové značení vozidel směrnice EU c. 74/756:
Nařízení EHK 48
Jednotná ustanovení pro homologaci vozidel z hlediska montáže zařízení pro osvětlení a svtelnou signalizaci OSN
Nařízení EHK 104
Jednotná ustanovení pro homologaci značení s vratným odrazem pro vozidla kategorií M,N a O OSN
Co je nařízeno:
Nápadné značení, určené ke zvýšení viditelnosti vozidla při jeho sledování z boku nebo zezadu při odrazu svetla. Materiály nápadného značení s vratným odrazem musí splnovat podmínky, týkající se tvaru, rozměru,kolorimetrických, fotometrických, fyzikálních a mechanických požadavku, obsažené v předpisu č.104. Tyto materiály musí být na vnější straně opatřeny homologační značkou, viditelnou a nesmazatelnou, umístěnou na pásce v intervalech nejméne jednou po 0,5m délky.
Minimální značení:
Předpis c. 48 bod 6.21. Nápadné značení
- úplné značení obrysu zadní strany
- čára a značení rohu na bocní strane
- minimální délka jednoho elementu materiálu musí být taková, aby byla viditelná nejméne jedna homologační značka.
Použití barev:
Předpis č. 48 bod 5.15 Barvy:
- na boky bílá nebo žlutá
- na zadní stranu žlutá nebo červená
Použití nápadného značení:
Zakázané:
- M1 Osobní automobily do 8 míst k sezení + řidic
- O1 Přípojná vozidla do celkové hmotnosti 750 kg
Povinné:
Úplné obrysové značení na vozidlech, přesahujících šírku 2100 mm a částečné obrysové značení na vozidlech, přesahujících délku 6000 mm vč. oje přívěsu a kabin tahačů v následujících kategoriích:
- N2 S maximální hmotností přesahující 7,5 tuny
- N3 S výjimkou podvozku s kabinou, neúplných vozidel a tahačů návěsu
- O3 Přípojná vozidla s celkovou hmotností od 3,5t do 10t
- O4 Přípojná vozidla s celkovou hmotností nad 10t
Pokud tvar, skladba konstrukce nebo provozní požadavky nedovolí instalovat povinné obrysové znacení, muže být instalováno značení pruhy
Nepovinné:
Na všech ostatních kategoriích vozidel včetně kabiny tahače návěsu a kabiny podvozku
Platnost nařízení:
Předpis č. 48 bod 12. Přechodná ustanovení (12.2, 12,7 a 12,8)
Od 10. října 2007 pro homologace nových typu vozidel v příslušných kategoriích
Od 10. října 2009 pro registraci vozidel při prvním uvedení do provozu v příslušných kategoriích
Od 10. října 2011 pro všechna vozidla bez ohledu na datum homologace a datum registrace v příslušných kategoriích
Reflexní kontury jsou plně homologovány a odpovídají vyhlášce EHK 104. Aplikace reflexních pásů je prováděna podle vyhlášky EHK 48, ta upravuje přesné umístění těchto reflexních pásů. Jedná se o samolepící pásy určené k aplikaci na pevné i plachtové podklady. Dodáváme ve všech třech povolených odstínech - bílá, červená, žlutá.

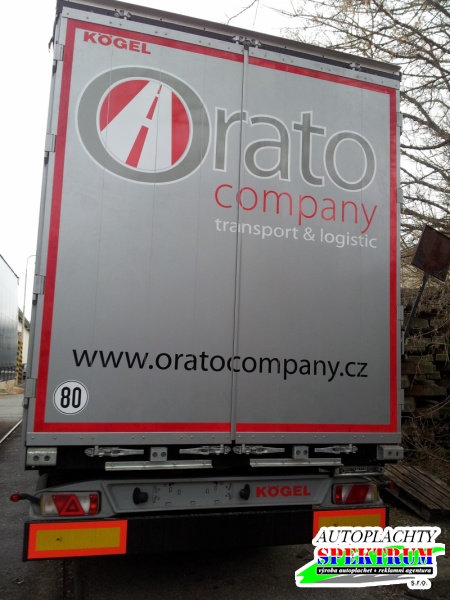

Ukázky realizací:
 vrata pevný povrch |  plachtový povrch |  plachtový povrch |  plachtový povrch |
